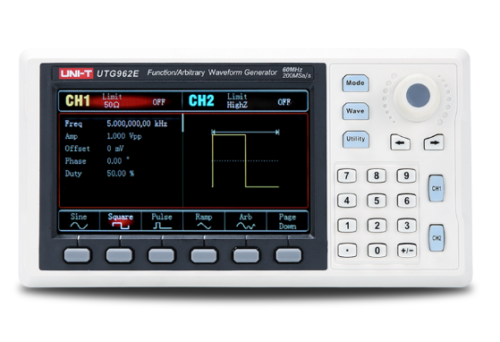

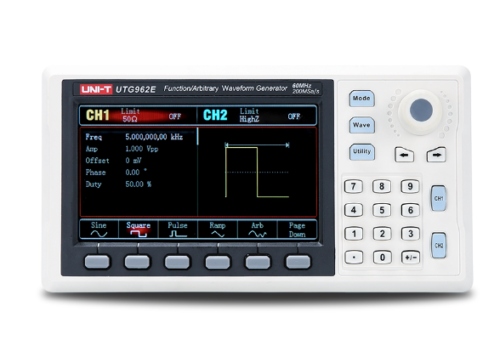

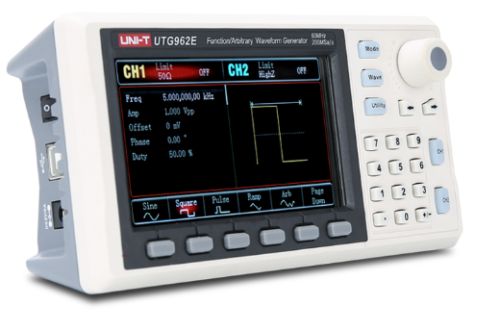

UNI-T UTG962E GENERADOR DE FUNCIONES Y FORMAS DE ONDAS

⚙️ UNI-T UTG962E

Generador de funciones / formas de onda DDS de 60 MHz – 2 canales

✅ Descripción general:

El UNI-T UTG962E es un generador de funciones DDS (Direct Digital Synthesis) de 60 MHz de ancho de banda y doble canal, capaz de generar múltiples tipos de señales con alta precisión y estabilidad. Es ideal para laboratorios, diseño electrónico, pruebas de circuitos, educación técnica y desarrollo de audio.

🧩 Características principales:

• Ancho de banda: Hasta 60 MHz

• Número de canales: 2 salidas independientes (CH1 y CH2)

• Frecuencia de muestreo: Hasta 300 MSa/s

• Resolución vertical: 14 bits

• Resolución de frecuencia: 1 μHz

• Formas de onda estándar:

  • Senoidal

  • Cuadrada

  • Triangular

  • Pulso

  • Rampa / diente de sierra

  • Ruido

  • DC (corriente continua)

• Formas de onda arbitrarias (ARB):

  • Hasta 200 formas de onda arbitrarias integradas

  • Capacidad de cargar formas de onda personalizadas vía USB

🎛️ Características adicionales:

• Modulaciones soportadas (en tiempo real):

  • AM, FM, PM, FSK, PWM

• Funciones avanzadas:

  • Barrido (Sweep)

  • Burst (explosión de ciclos)

  • Contador de frecuencia

  • Medición de voltaje RMS / pico

• Interfaz de usuario:

  • Pantalla TFT a color de 4.3”

  • Menús intuitivos y botones táctiles + perilla multifunción

• Conectividad:

  • USB Host (para carga de archivos y actualizaciones)

  • USB Device

  • Interfaz LAN (Ethernet)

  • Salida TTL / sincronización

  • Entrada externa para modulación

📏 Especificaciones eléctricas:

• Rango de amplitud de salida: 1 mVpp a 20 Vpp (en 50 Ω)

• Precisión de amplitud: ±1%

• Impedancia de salida: 50 Ω

• Distorsión armónica total (THD): < 0.05% (a 1 kHz, onda senoidal)

⚡ Alimentación y construcción:

• Alimentación: 100–240 V AC, 50/60 Hz

• Dimensiones: Aproximadamente 240 × 230 × 105 mm

• Peso: ~2.5 kg

• Incluye: Cable de poder, manual, cables BNC, CD/software (según versión)

🎯 Aplicaciones recomendadas:

• Diseño y prueba de circuitos analógicos y digitales

• Simulación de sensores

• Desarrollo y prueba de audio y RF

• Educación en ingeniería electrónica

✅ Ventajas destacadas:

• Alta precisión y estabilidad gracias a tecnología DDS

• 2 canales independientes con formas de onda personalizadas

• Pantalla clara y fácil de operar

• Excelente relación calidad/precio en su gama
