Generador de funciones y formas de onda DDS – 25 MHz, doble canal
✅ Descripción general:

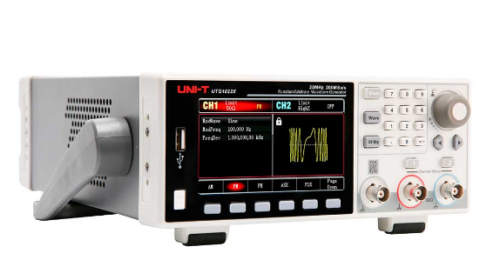

El UNI-T UTG1022X es un generador de funciones DDS (Direct Digital Synthesis) de 25 MHz de ancho de banda, con 2 canales de salida independientes, pantalla a color y múltiples funciones de modulación. Es ideal para laboratorios educativos, pruebas de circuitos, investigación y enseñanza en electrónica.
🧩 Características técnicas principales:
Frecuencia máxima de salida:
Hasta 25 MHz (onda senoidal)
Hasta 10 MHz (cuadrada, rampa y otras)
Número de canales:
2 canales independientes (CH1 y CH2)
Frecuencia de muestreo:
Hasta 200 MSa/s (mega muestras por segundo)
Resolución vertical:
14 bits para alta precisión de forma de onda
Resolución de frecuencia:
1 μHz (microhertz)
Memoria para forma de onda arbitraria:
64k puntos por canal
📊 Formas de onda soportadas:
Estándar:
Senoidal
Cuadrada
Pulso
Triangular
Diente de sierra
Ruido blanco
DC (tensión constante)
Arbitraria (ARB):
Compatible con carga de formas personalizadas
Software incluido para edición y transferencia de ondas
🎛️ Funciones avanzadas:
Modulación analógica y digital:
AM, FM, PM
FSK, PWM
Funciones especiales:
Sweep (barrido)
Burst (explosión de pulsos)
Contador de frecuencia
Medidor de voltaje RMS y frecuencia
Sincronización de canales
📺 Interfaz y conectividad:
Pantalla:
TFT a color de 3.9 pulgadas
Interfaz intuitiva con perilla y botones
Puertos:
USB Host (para cargar ondas personalizadas)
USB Device (para conectarlo al PC)
Salida TTL de sincronización
🔌 Especificaciones eléctricas:
Rango de amplitud de salida:
1 mVpp a 20 Vpp (en carga de 50 Ω)
Impedancia de salida:
50 ohm
THD (Distorsión armónica total):
< 0.1% (para onda senoidal a 1 kHz)
⚡ Alimentación y construcción:
Alimentación: 100–240 V AC, 50/60 Hz
Dimensiones: 240 × 230 × 105 mm aprox.
Peso: ~2.2 kg

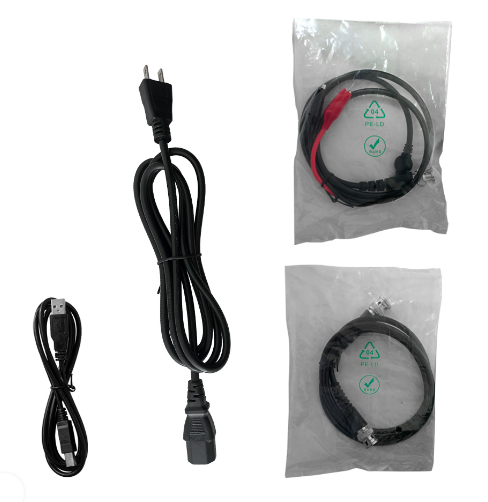

Incluye:
Cable de alimentación
Cables BNC
Manual de usuario
Software (descargable o incluido en CD según versión)
🎯 Aplicaciones recomendadas:
Educación técnica y universitaria
Laboratorios de electrónica analógica y digital
Simulación de sensores
Pruebas de amplificadores, filtros, circuitos lógicos, etc.
✅ Ventajas destacadas:
Muy buena precisión gracias a tecnología DDS
2 canales reales e independientes
Pantalla clara y amigable
Funciones avanzadas para pruebas profesionales o educativas
Excelente relación calidad/precio en su gama
Additional information
Marca
UNI-T
