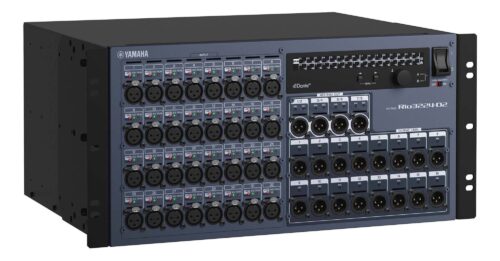

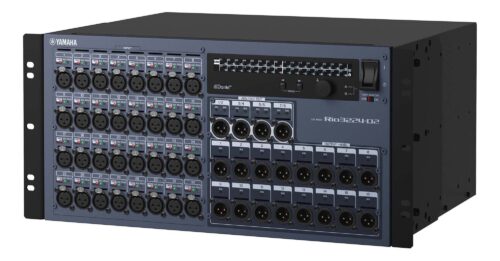

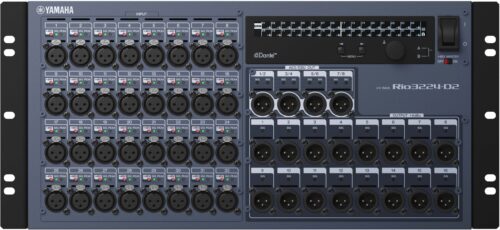

Rio3224-D2 | YAMAHA | Stage box 32 entradas + 16 salidas (5U) nueva versión
$14,485.00
- PEN: S/.55,767.25
-
Este rack de E/S de alta capacidad y altas prestaciones es compatible con las mesas de las series CL y QL de Yamaha, además de con la serie RIVAGE PM. Dispone de 32 entradas analógicas, 16 salidas analógicas y 8 salidas digitales AES/EBU. El Rio3224-D2 se conecta directamente a las redes de audio digital Dante, lo que permite una flexible configuración del sistema. Cuenta con dos fuentes de alimentación internas, lo que supone una alta fiabilidad, y su pantalla gráfica/de caracteres permite una fácil confirmación visual.
- 32 entradas y 16 salidas analógicas, y 8 salidas digitales.
- Admite conexiones redundantes con conectores primarios y secundarios. También es compatible con conexiones de cadena.
- Pantalla con información completa y control local de ganancia y otros parámetros.
- Lleva dos fuentes de alimentación internas para máxima fiabilidad.
- Consumo eléctrico: 120 W
- Dimensiones (an. x al. x pro.): 480 x 220 x 368 mm
- Peso neto: 13,5 kg
Fast Shipping
Carrier information
20k products
Payment methods
24/7 Support
Unlimited help desk
2-day Delivery
Track or off orders
Descripción
La calidad de audio de la serie RIVAGE PM potencia la libertad creativa
El compromiso inquebrantable de Yamaha con la calidad y las prestaciones de la sonorización en directo tiene su reflejo fiel en los racks de E/S Rio3224-D2 y Rio1608-D2, que permiten capturar limpiamente el sonido del escenario para que después el ingeniero de sonido pueda darle la forma que precise. Los circuitos analógicos desarrollados para la primera generación de racks de E/S Rio3224-D2 y Rio1608-D2 han sido revisados para proporcionar un sonido que representa otra evolución en el concepto «sonido natural» de Yamaha, con un rendimiento global acorde a lo que significa estar asociado a la categoría «serie RIVAGE PM».
![](https://es.yamaha.com/es/files/features_riod2_ph02_600x430_dbddc85af58b1cefaa2e288d9702121d.jpg)
Flexibilidad de configuración del sistema gracias al protocolo de red Dante
El protocolo de red Dante de Audinate ofrece una gran flexibilidad de ajustes y configuración del sistema. Con Dante, se tiene la libertad de utilizar cualquier combinación de dispositivos para la instalación y de ubicar dichos dispositivos donde sea más cómodo y conveniente. También permite crear redundancia para que el sistema pueda seguir funcionando si surge cualquier problema. Adicionalmente, existe la aplicación de software Dante Controller, que permite el enrutamiento de los dispositivos de la red de manera fácil y flexible.
Además de ser compatible con el estándar AES67 para poder ofrecer interoperabilidad en conexiones de audio sobre IP, Dante proporciona otras prestaciones valiosas como Dante Device Lock para evitar una utilización no autorizada y Dante Domain Manager para disponer de una autenticación de usuarios eficiente y de seguridad basada en roles.*
* Más información sobre Dante Domain Manager en el sitio web de Audinate.
![](https://es.yamaha.com/es/files/features_riod2_ph03_600x275_e71c153581003e80b1ee82e62d79ad32.jpg)

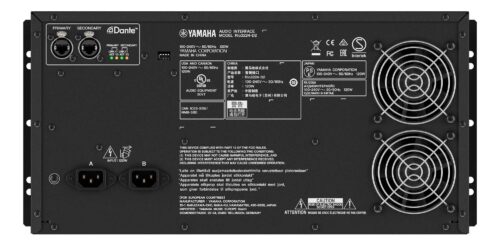

Dos fuentes de alimentación redundantes y flujo de aire mejorado y silencioso
Un fallo en la alimentación es uno de los mayores riesgos cuando se trabaja con un dispositivo de E/S. Ambos racks de E/S, Rio3224-D2 y Rio1608-D2, incluyen dos fuentes de alimentación para reducir la posibilidad de que un fallo en la alimentación provoque un parón durante un espectáculo. Si ocurre un problema con la primera fuente de alimentación, el funcionamiento queda garantizado con la activación de la segunda fuente de alimentación. También se ha rediseñado el flujo de aire interno y se ha reducido el ruido del ventilador para que el funcionamiento sea notablemente más silencioso.
Pantallas con caracteres y mejoras en el control
Otra mejora de los racks Rio3224-D2 y Rio1608-D2 es la incorporación de pantallas con caracteres/iconos en lugar de indicadores LED básicos, lo que permite una confirmación fácil y rápida de los ajustes de configuración Dante, así como de la medición, ganancia, filtros de paso alto, alimentación phantom, etc. También es posible editar los ajustes de ganancia, de filtros de paso alto y de alimentación phantom directamente desde la interfaz del rack de E/S, e incluso bloquearlos si hace falta. Además, también es posible el manejo en remoto desde la aplicación de software R Remote.
![](https://es.yamaha.com/es/files/features_riod2_ph04_900x264_5c6d12537084cdb9c6b824bf87e4bf73.jpg)
![](https://es.yamaha.com/es/files/features_riod2_ph05_600x440_9dfe533416082494159e533488cfd40c.jpg)
Compensación digital para los cambios de ganancia analógicos
Cuando se conectan múltiples mesas a un rack de E/S y el operador de dichas mesas hace cambios de ganancia analógicos, los resultados pueden ser impredecibles y normalmente poco o nada satisfactorios. Los racks Rio3224-D2 y Rio1608-D2 disponen de una función de compensación de ganancia que ajusta la ganancia automáticamente en la etapa digital para compensar los cambios de ganancia analógicos, asegurando que el sonido se envía a la red a un nivel constante.
Rio3224-D2 | Rio1608-D2 | ||
---|---|---|---|
General specifications | |||
Sampling frequency rate | External | 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm) | 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm) |
Signal delay | Less than 1.7 ms, Rio INPUT to Rio OUTPUT connect with PM10 using Dante, Fs= 96 kHz, Dante Receive Latency set to 0.25 msec | Less than 1.7 ms, Rio INPUT to Rio OUTPUT connect with PM10 using Dante, Fs= 96 kHz, Dante Receive Latency set to 0.25 msec | |
Total harmonic distortion | Less than 0.05% 20 Hz-20 kHz@+4 dBu into 600Ω, Fs= 48 kHz, Less than 0.05% 20 Hz-40 kHz@+4 dBu into 600Ω, Fs= 96 kHz, INPUT to OUTPUT, Input Gain= Min. | Less than 0.05% 20 Hz-20 kHz@+4 dBu into 600Ω, Fs= 48 kHz, Less than 0.05% 20 Hz-40 kHz@+4 dBu into 600Ω, Fs= 96 kHz, INPUT to OUTPUT, Input Gain= Min. | |
Frequency response | +0.5, –1.5 dB 20 Hz-20 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 48 kHz / +0.5, –1.5 dB 20 Hz-40 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 96 kHz | +0.5, –1.5 dB 20 Hz-20 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 48 kHz / +0.5, –1.5 dB 20 Hz-40 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 96 kHz | |
Dynamic range | 112 dB typ., DA Converter, 108 dB typ., INPUT to OUTPUT, Input Gain= Min. | 112 dB typ., DA Converter, 108 dB typ., INPUT to OUTPUT, Input Gain= Min. | |
Hum & noise level | Equivalent input noise | –128 dBu typ., Input Gain= Max. | –128 dBu typ., Input Gain= Max. |
Residual output noise | –88 dBu, ST master off | –88 dBu, ST master off | |
Crosstalk | -100dB, adjacent INPUT/OUTPUT channels, Input Gain = -6dB, @1 kHz *Measured with a 30dB/octave filter @22kHz | -100dB, adjacent INPUT/OUTPUT channels, Input Gain = -6dB, @1 kHz *Measured with a 30dB/octave filter @22kHz | |
Power requirements | 100-240V, 50/60Hz | 100-240V, 50/60Hz | |
Power consumption | 120W | 72W | |
Dimensions | W | 480 mm (18.9″) | 480 mm (18.9″) |
H | 220 mm (8.7″) | 132 mm (5.2″) | |
D | 368 mm (14.5″) | 368 mm (14.5″) | |
Net weight | 13.5 kg (29.8 lbs) | 9.6 kg (21.2 lbs) | |
Accessorios | Owner’s Manual, AC power cord (250cm) | Owner’s Manual, AC power cord (250cm) | |
Others | NC Value: FAN MODE LOW: NC=20 / HIGH: NC=30 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 – 40°C, Storage temperature range: –20 – 60°C | NC Value: FAN MODE LOW: NC=15 / HIGH: NC=25 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 – 40°C, Storage temperature range: –20 – 60°C |
- Total Harmonic Distortion is measured with 18 dB/octave filter @80 kHz
Hum & Noise are measured with A-Weight filter.
Crosstalk is measured with a 30 dB/octave filter @22 kHz
Analog Input Characteristics
Input Terminals | GAIN | Actual Load Impedance | For Use With Nominal | Input Level | Connector | |
---|---|---|---|---|---|---|
Nominal | Max. before clip | |||||
INPUT 1-16 | +66dB | 7.5kΩ | 50-600Ω Mics & 600Ω Lines | -62dBu (0.616mV) | -42dBu (6.16mV) | XLR-3-31 type (Balanced)*1 |
-6dB | +10dBu (2.45V) | +30dBu (24.5V) | ||||
INPUT 17-32*2 | +66dB | 7.5kΩ | 50-600Ω Mics & 600Ω Lines | -62dBu (0.616mV) | -42dBu (6.16mV) | XLR-3-31 type (Balanced)*1 |
-6dB | +10dBu (2.45V) | +30dBu (24.5V) |
*1. XLR-3-31 type connectors are balanced. (1= GND, 2= HOT, 3= COLD)
*2. Rio3224-D2 only
* In these specifications, 0dBu= 0.775Vrms.
* +48V DC ( phantom power ) is supplied to INPUT XLR type connectors via each individual software controlled switch.
Analog Output Characteristics
Output Terminals | Actual Source Impedance | For Use With Nominal | Max.Output Level Select SW*1 | Output Level | Connector | |
---|---|---|---|---|---|---|
Nominal | Max. before clip | |||||
OUTPUT 1-8 | 75Ω | 600Ω Lines | +24dB (default) | +4dBu (1.23V) | +24dBu (12.3V) | XLR-3-32 type (Balanced)*2 |
+18dB | -2dBu (616mV) | +18dBu (6.16V) | ||||
OUTPUT 9-16*3 | 75Ω | 600Ω Lines | +24dB (default) | +4dBu (1.23V) | +24dBu (12.3V) | XLR-3-32 type (Balanced)*2 |
+18dB | -2dBu (616mV) | +18dBu (6.16V) |
*1. There are switches inside the body to preset the maximum output level.
*2. XLR-3-32 type connectors are balanced. (1= GND, 2= HOT, 3= COLD )
*3. Rio3224-D2 only
* In these specifications, 0dBu= 0.775Vrms.
Digital Input & Output Characteristics
Terminals | Format | Data Length | Level | Audio | Connector |
---|---|---|---|---|---|
Primary/Secondary | Dante | 24-bit or 32-bit | 1000Base-T | 32ch (Rio3224-D2 to other devices) 24ch (Other devices to Rio3224-D2) 16ch (Rio1608-D2 to other devices) 8ch (Other devices to Rio1608-D2) |
etherCON Cat5e |
Digital Output Characteristics
Terminals | Format | Data Length | Level | Connector | |
---|---|---|---|---|---|
AES/EBU OUT 1-8*1 | AES/EBU | AES/EBU Professional use*1 | 24-bit | RS422 | XLR-3-32 type (Balanced)*2 |
*1. Rio3224-D2 only
*2. XLR-3-32 type connectors are balanced. (1= GND, 2= HOT, 3= COLD)
