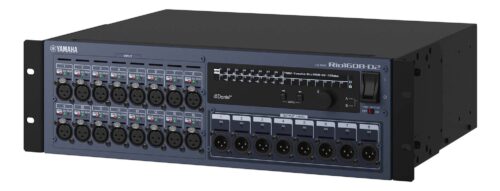

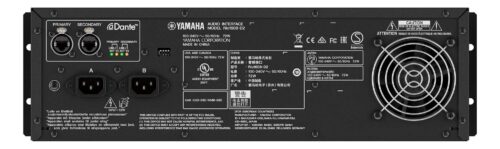

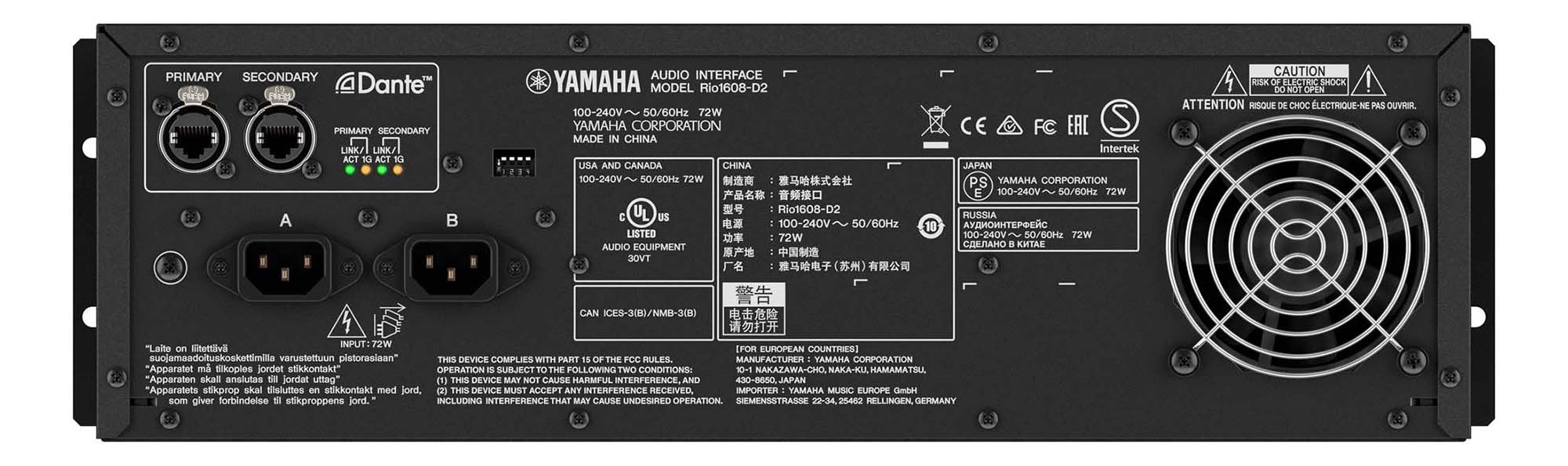

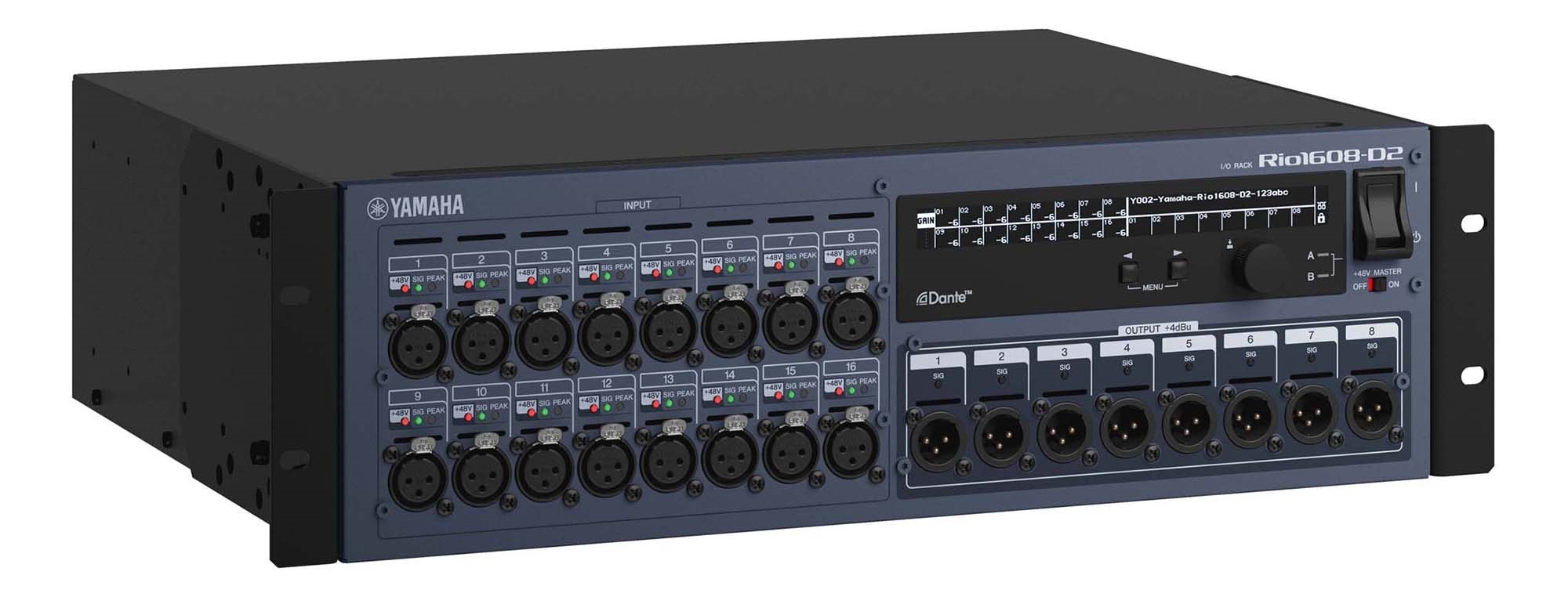

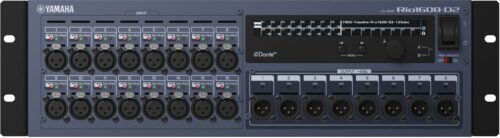

RIO1608-D2 | YAMAHA | Stage Box 16 entradas + 8 salidas (3U) nueva versión

S/.31,098.00

  • USD: $8,520.00

-

Este rack de E/S de altas prestaciones dispone de 16 entradas analógicas y 8 salidas analógicas, y es compatible con las mesas de las series CL y QL de Yamaha, además de con la serie RIVAGE PM. El Rio1608-D2 se conecta directamente a las redes Dante de audio digital, lo que permite una flexible configuración del sistema. Cuenta con dos fuentes de alimentación internas, lo que supone una alta fiabilidad, y su pantalla gráfica/de caracteres permite una fácil confirmación visual.

  • 16 entradas analógicas + 8 salidas analógicas.
  • Admite conexiones redundantes con conectores primarios y secundarios. También es compatible con conexiones de cadena.
  • Pantalla con información completa y control local de ganancia y otros parámetros.
  • Lleva dos fuentes de alimentación internas para máxima fiabilidad.
  • Consumo eléctrico: 72 W
  • Dimensiones (an. x al. x pro.): 480 x 132 x 368 mm
  • Peso neto: 9,6 kg
CONSULTAR STOCK POR WHATSAPP
Buscar por Marca: YAMAHA
Add to wishlist
Compare
12 People watching this product now!

Fast Shipping

Carrier information

20k products

Payment methods

24/7 Support

Unlimited help desk

2-day Delivery

Track or off orders

Descripción

El compromiso inquebrantable de Yamaha con la calidad y las prestaciones de la sonorización en directo tiene su reflejo fiel en los racks de E/S Rio3224-D2 y Rio1608-D2, que permiten capturar limpiamente el sonido del escenario para que después el ingeniero de sonido pueda darle la forma que precise. Los circuitos analógicos desarrollados para la primera generación de racks de E/S Rio3224-D2 y Rio1608-D2 han sido revisados para proporcionar un sonido que representa otra evolución en el concepto «sonido natural» de Yamaha, con un rendimiento global acorde a lo que significa estar asociado a la categoría «serie RIVAGE PM».

El protocolo de red Dante de Audinate ofrece una gran flexibilidad de ajustes y configuración del sistema. Con Dante, se tiene la libertad de utilizar cualquier combinación de dispositivos para la instalación y de ubicar dichos dispositivos donde sea más cómodo y conveniente. También permite crear redundancia para que el sistema pueda seguir funcionando si surge cualquier problema. Adicionalmente, existe la aplicación de software Dante Controller, que permite el enrutamiento de los dispositivos de la red de manera fácil y flexible.

Además de ser compatible con el estándar AES67 para poder ofrecer interoperabilidad en conexiones de audio sobre IP, Dante proporciona otras prestaciones valiosas como Dante Device Lock para evitar una utilización no autorizada y Dante Domain Manager para disponer de una autenticación de usuarios eficiente y de seguridad basada en roles.*

* Más información sobre Dante Domain Manager en el sitio web de Audinate.

Un fallo en la alimentación es uno de los mayores riesgos cuando se trabaja con un dispositivo de E/S. Ambos racks de E/S, Rio3224-D2 y Rio1608-D2, incluyen dos fuentes de alimentación para reducir la posibilidad de que un fallo en la alimentación provoque un parón durante un espectáculo. Si ocurre un problema con la primera fuente de alimentación, el funcionamiento queda garantizado con la activación de la segunda fuente de alimentación. También se ha rediseñado el flujo de aire interno y se ha reducido el ruido del ventilador para que el funcionamiento sea notablemente más silencioso.

Pantallas con caracteres y mejoras en el control

Otra mejora de los racks Rio3224-D2 y Rio1608-D2 es la incorporación de pantallas con caracteres/iconos en lugar de indicadores LED básicos, lo que permite una confirmación fácil y rápida de los ajustes de configuración Dante, así como de la medición, ganancia, filtros de paso alto, alimentación phantom, etc. También es posible editar los ajustes de ganancia, de filtros de paso alto y de alimentación phantom directamente desde la interfaz del rack de E/S, e incluso bloquearlos si hace falta. Además, también es posible el manejo en remoto desde la aplicación de software R Remote.

Cuando se conectan múltiples mesas a un rack de E/S y el operador de dichas mesas hace cambios de ganancia analógicos, los resultados pueden ser impredecibles y normalmente poco o nada satisfactorios. Los racks Rio3224-D2 y Rio1608-D2 disponen de una función de compensación de ganancia que ajusta la ganancia automáticamente en la etapa digital para compensar los cambios de ganancia analógicos, asegurando que el sonido se envía a la red a un nivel constante.



Rio3224-D2 Rio1608-D2
Sampling frequency rate External 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm) 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm)
Signal delay Less than 1.7 ms, Rio INPUT to Rio OUTPUT connect with PM10 using Dante, Fs= 96 kHz, Dante Receive Latency set to 0.25 msec Less than 1.7 ms, Rio INPUT to Rio OUTPUT connect with PM10 using Dante, Fs= 96 kHz, Dante Receive Latency set to 0.25 msec
Total harmonic distortion Less than 0.05% 20 Hz-20 kHz@+4 dBu into 600Ω, Fs= 48 kHz, Less than 0.05% 20 Hz-40 kHz@+4 dBu into 600Ω, Fs= 96 kHz, INPUT to OUTPUT, Input Gain= Min. Less than 0.05% 20 Hz-20 kHz@+4 dBu into 600Ω, Fs= 48 kHz, Less than 0.05% 20 Hz-40 kHz@+4 dBu into 600Ω, Fs= 96 kHz, INPUT to OUTPUT, Input Gain= Min.
Frequency response +0.5, –1.5 dB 20 Hz-20 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 48 kHz / +0.5, –1.5 dB 20 Hz-40 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 96 kHz +0.5, –1.5 dB 20 Hz-20 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 48 kHz / +0.5, –1.5 dB 20 Hz-40 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 96 kHz
Dynamic range 112 dB typ., DA Converter, 108 dB typ., INPUT to OUTPUT, Input Gain= Min. 112 dB typ., DA Converter, 108 dB typ., INPUT to OUTPUT, Input Gain= Min.
Hum & noise level Equivalent input noise –128 dBu typ., Input Gain= Max. –128 dBu typ., Input Gain= Max.
Residual output noise –88 dBu, ST master off –88 dBu, ST master off
Crosstalk -100dB, adjacent INPUT/OUTPUT channels, Input Gain = -6dB, @1 kHz *Measured with a 30dB/octave filter @22kHz -100dB, adjacent INPUT/OUTPUT channels, Input Gain = -6dB, @1 kHz *Measured with a 30dB/octave filter @22kHz
Power requirements 100-240V, 50/60Hz 100-240V, 50/60Hz
Power consumption 120W 72W
Dimensions W 480 mm (18.9″) 480 mm (18.9″)
H 220 mm (8.7″) 132 mm (5.2″)
D 368 mm (14.5″) 368 mm (14.5″)
Net weight 13.5 kg (29.8 lbs) 9.6 kg (21.2 lbs)
Accessorios Owner’s Manual, AC power cord (250cm) Owner’s Manual, AC power cord (250cm)
Others NC Value: FAN MODE LOW: NC=20 / HIGH: NC=30 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 – 40°C, Storage temperature range: –20 – 60°C NC Value: FAN MODE LOW: NC=15 / HIGH: NC=25 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 – 40°C, Storage temperature range: –20 – 60°C
  • Total Harmonic Distortion is measured with 18 dB/octave filter @80 kHz
    Hum & Noise are measured with A-Weight filter.
    Crosstalk is measured with a 30 dB/octave filter @22 kHz

Analog Input Characteristics

Input Terminals GAIN Actual Load Impedance For Use With Nominal Input Level Connector
Nominal Max. before clip
INPUT 1-16 +66dB 7.5kΩ 50-600Ω Mics & 600Ω Lines -62dBu (0.616mV) -42dBu (6.16mV) XLR-3-31 type (Balanced)*1
-6dB +10dBu (2.45V) +30dBu (24.5V)
INPUT 17-32*2 +66dB 7.5kΩ 50-600Ω Mics & 600Ω Lines -62dBu (0.616mV) -42dBu (6.16mV) XLR-3-31 type (Balanced)*1
-6dB +10dBu (2.45V) +30dBu (24.5V)

*1. XLR-3-31 type connectors are balanced. (1= GND, 2= HOT, 3= COLD)
*2. Rio3224-D2 only
* In these specifications, 0dBu= 0.775Vrms.
* +48V DC ( phantom power ) is supplied to INPUT XLR type connectors via each individual software controlled switch.

Analog Output Characteristics

Output Terminals Actual Source Impedance For Use With Nominal Max.Output Level Select SW*1 Output Level Connector
Nominal Max. before clip
OUTPUT 1-8 75Ω 600Ω Lines +24dB (default) +4dBu (1.23V) +24dBu (12.3V) XLR-3-32 type (Balanced)*2
+18dB -2dBu (616mV) +18dBu (6.16V)
OUTPUT 9-16*3 75Ω 600Ω Lines +24dB (default) +4dBu (1.23V) +24dBu (12.3V) XLR-3-32 type (Balanced)*2
+18dB -2dBu (616mV) +18dBu (6.16V)

*1. There are switches inside the body to preset the maximum output level.
*2. XLR-3-32 type connectors are balanced. (1= GND, 2= HOT, 3= COLD )
*3. Rio3224-D2 only
* In these specifications, 0dBu= 0.775Vrms.

Digital Input & Output Characteristics

Terminals Format Data Length Level Audio Connector
Primary/Secondary Dante 24-bit or 32-bit 1000Base-T 32ch (Rio3224-D2 to other devices)
24ch (Other devices to Rio3224-D2)
16ch (Rio1608-D2 to other devices)
8ch (Other devices to Rio1608-D2)		 etherCON Cat5e

Digital Output Characteristics

Terminals Format Data Length Level Connector
AES/EBU OUT 1-8*1 AES/EBU AES/EBU Professional use*1 24-bit RS422 XLR-3-32 type (Balanced)*2

*1. Rio3224-D2 only
*2. XLR-3-32 type connectors are balanced. (1= GND, 2= HOT, 3= COLD)
