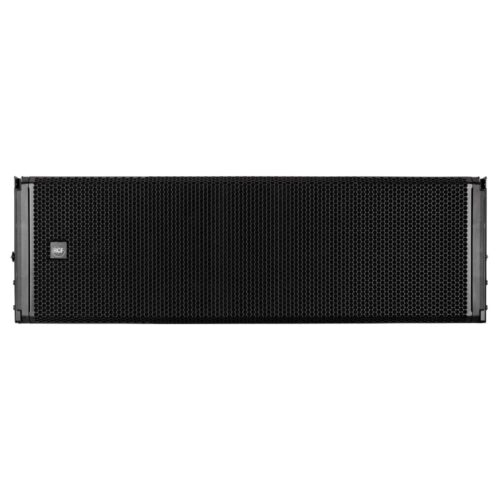

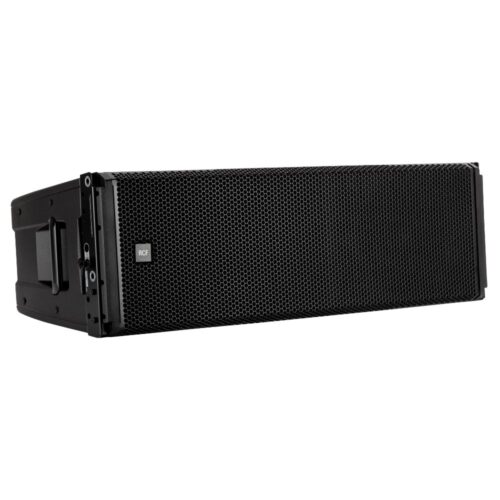

RCF HDL 50-A 4K Módulo Line Array Tridireccional Activo

El RCF HDL 50-A 4K es un módulo line array activo de 3 vías para eventos de gran tamaño, en interiores y exteriores. Cuenta con un nivel de presión sonora de 143 dB SPL con un amplificador de cuatro canales PEAK de 8000 W y 4000 W RMS clase D incorporado. Equipado con ocho transductores de primera clase, ofrece una excelente calidad de reproducción ideal para aplicaciones musicales profesionales. La guía de onda patentada 4PATH de 90 x 10 grados con el diseño simétrico del gabinete ofrece una cobertura óptima.

NÚMERO DE PIEZA:

13000641

HDL 50-A 4K

90-240V, EAN 8024530017736

POTENCIA RCF: ¡AHORA EN 4K!

La matriz HDL más potente jamás fabricada por RCF

El amplificador 4K duplica la potencia del HDL 50-A para lograr nuevos niveles de claridad y ausencia de distorsión. Los transductores funcionan a pleno rendimiento y la salida SPL es más del doble. Además, mejoramos la sección de fuente de alimentación con un nivel de corriente triplicado en transitorios rápidos, para un nivel de detalle que generalmente solo se logra en monitores de estudio de gama alta.

Más rápido y potente

El amplificador 4K es una parte esencial del esfuerzo de reingeniería HDL 50-A. La potencia de clase D de 4000 W RMS funciona a una impedancia muy baja produciendo una respuesta transitoria rápida y detallada, mientras que el alto factor de amortiguación mejora la calidad del sonido y el detalle.

La sección de potencia HDL 50-A 4K se adapta a los transductores y al diseño del gabinete para alcanzar una excelente eficiencia, baja distorsión y alta relación señal-ruido. El módulo amplificador cuenta con una sólida estructura de aluminio mecanizado que estabiliza el amplificador durante el transporte.

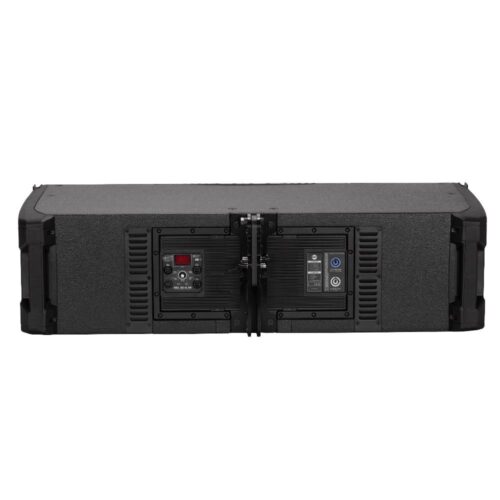

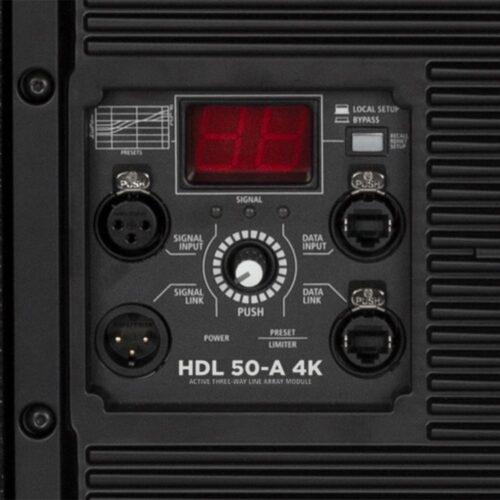

El panel de control en la parte posterior ajusta el volumen, el bypass, el retardo, los ajustes preestablecidos y las funciones avanzadas. El preamplificador de entrada de señal cuenta con un doble aislamiento opto para evitar el ruido y los bucles de tierra.

Procesamiento DSP

La nueva generación DSP maneja el procesamiento dentro del gabinete y permite el ajuste del tamaño del clúster y la proyección de HF. La sección DSP de 32 bits de baja latencia despliega una notable cantidad de potencia de procesamiento para actuaciones en vivo con control y monitoreo directos de secciones individuales del módulo, incluido el inclinómetro integrado y el rendimiento del transductor a través de RDNet.

Un conjunto completo de protecciones preserva la vida útil y la fiabilidad del producto. Todos los ajustes se pueden controlar mediante el codificador situado en la parte posterior de los armarios o mediante la gestión remota RDNet integrada. El panel de control de fácil acceso permite optimizaciones simples del módulo.

RCF RDNet

Control en red y mucho más

RDNet es una sólida red de gestión y plataforma de control para sistemas de sonido pequeños, medianos y grandes del tamaño de un estadio, así como instalaciones complejas y extendidas. Basado en un protocolo de red propietario, RDNet proporciona control y monitoreo intuitivos de cada dispositivo/objeto conectado en el sistema de audio RCF. Cada dispositivo tiene DSP para abordar ajustes preestablecidos específicos o modificaciones de parámetros a objetos individuales o grupos.

Un usuario de red puede cambiar el nivel, el retardo, el ecualizador (FiR de fase lineal también) y otras configuraciones, incluidas las configuraciones avanzadas de subwoofer. RDNet no solo está diseñado para altavoces: puede controlar los parámetros y el enrutamiento de múltiples dispositivos RCF, como matrices digitales o amplificadores.

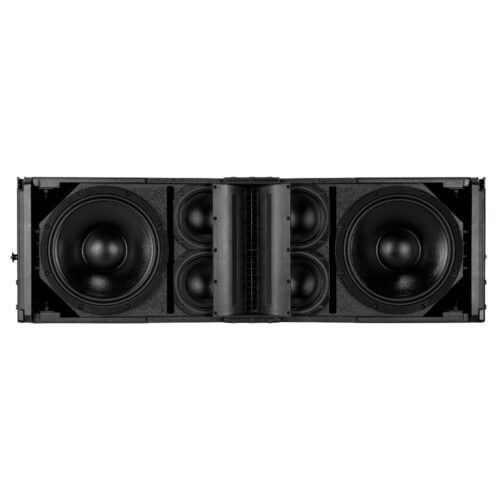

Diseño simétrico en forma de V RCF HDL 50-A 4K

El diseño simétrico del gabinete produce una cobertura izquierda / derecha idéntica. La disposición de los componentes y el filtrado especial de cruce DSP del HDL 50-A permiten una directividad constante sin puntos de ruptura o atenuación. El deflector frontal en forma de V proporciona:

• Rangos medios coplanares y woofers
• Dispersión controlada de LF
• Espacio central para alojar la guía HF

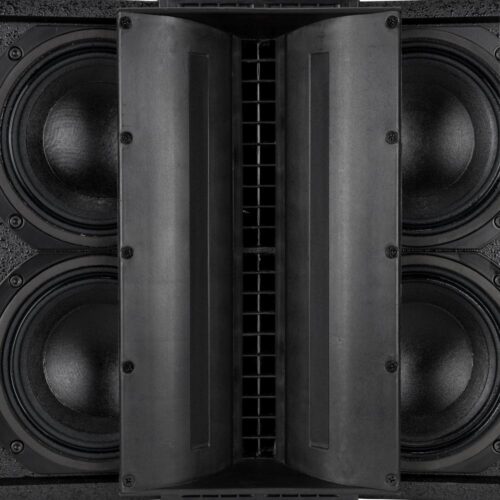

La guía de ondas personalizada diseñada por 4PATH permite una cobertura precisa de 90 x 10 grados, al tiempo que ofrece una excelente respuesta lineal de alta frecuencia. La forma única de los cuatro conductos que forman la guía crea una carga isofásica ideal desde 800 Hz hasta las frecuencias audibles más altas.

Transductores de precisión RCF de neodimio

Altas frecuencias: dos controladores de compresión de gran formato ND 840 son una de las ventajas clave del HDL 50-A. La bobina de voz de 3.0″ permite un punto de cruce de 800 Hz. El conductor en sí ofrece una porción considerable de rango vocal con mejor inteligibilidad.

Frecuencias medias – 4 x 2.0 «bobina de voz 6.0» neo rangos medios – Cono dopado de fibra resistente al agua – Polialgodón M-roll surround – Estructura magnética de alta potencia.

Bajas frecuencias – 2 X 3.0″ bobina de voz neodimio 12″ woofers – Cono dopado de fibra resistente al agua – Polycotton M-roll surround – Estructura magnética hiperventilada.

Gabinete

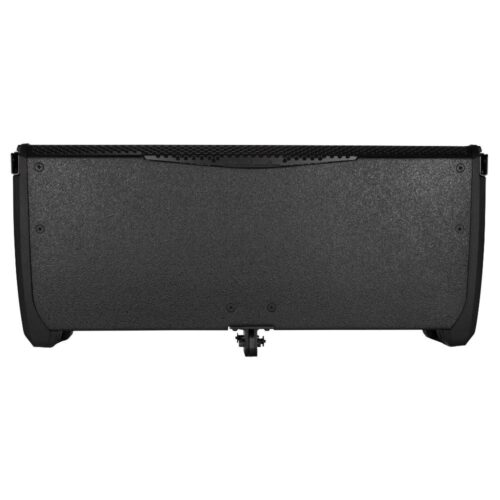

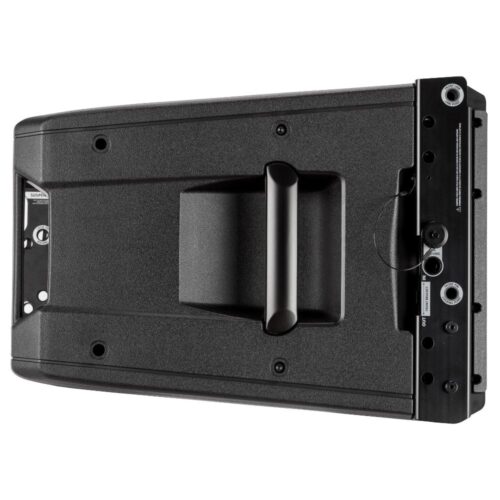

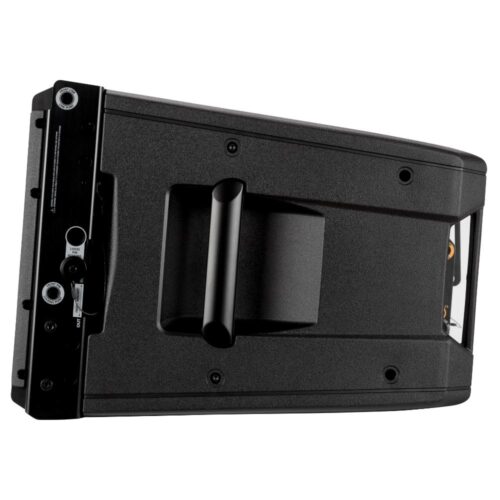

Los ingenieros de RCF construyeron una carcasa innovadora que consiste en madera contrachapada rígida y paneles laterales de polipropileno con asas integradas para reducir el peso total.

Fly-ware y hardware

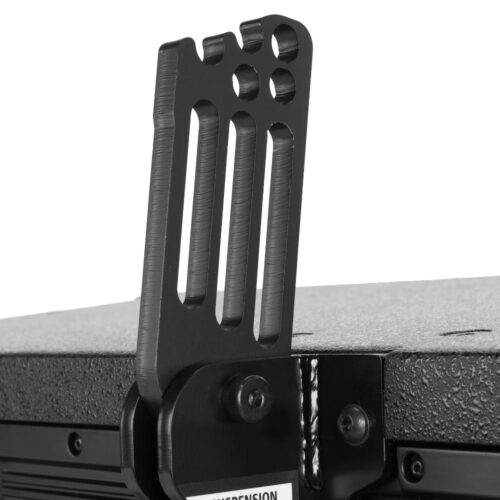

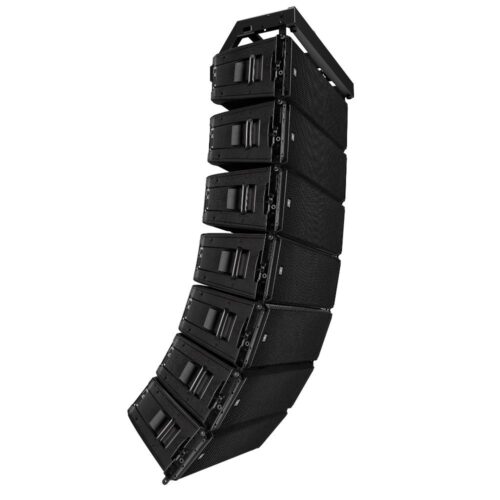

El hardware de aparejos integrado es rápido y reconfigurable, lo que permite al ingeniero de sistemas crear matrices en forma de J y en espiral a partir de ángulos de separación de 0,5°. La pesca del sistema se desarrolla en una sola columna vertebral. Se pueden fijar hasta 20 módulos HDL 50-A 4K en una sola barra de vuelo. El diseño del hardware permite ajustes de ángulo antes de su uso / en el suelo y se desliza automáticamente a la posición correcta al tirar de la matriz.

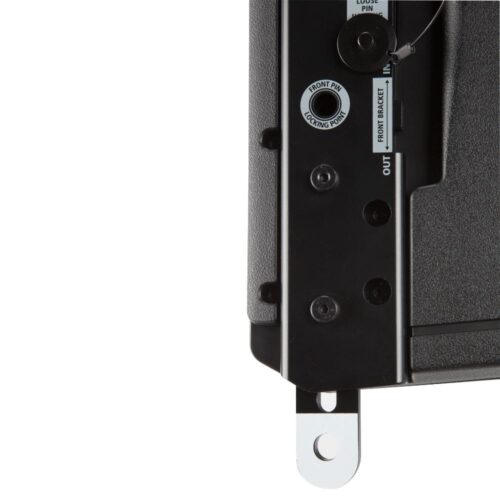

El administrador del sistema solo tiene que arreglarlo con un pasador de bloqueo. Configuración fácil y rápida. La parrilla delantera de servicio pesado está recubierta de polvo. Un respaldo especial de espuma transparente al sonido en el interior ayuda a proteger aún más los transductores del polvo.

Nueva perspectiva sobre la linealidad

Los altavoces RCF están diseñados utilizando una tecnología FiR digital patentada y avanzada, concebida para ofrecer un sonido transparente, claridad absoluta e imágenes perfectas para el oyente. Los filtros especiales FiRPHASE permiten una distribución coherente del sonido para todos los oyentes sin distorsiones de fase, asegurando latencias mínimas en el sistema.

CARACTERÍSTICAS TÉCNICAS DEL RCF HDL 50-A 4K

ESPECIFICACIONES ACÚSTICAS

• Respuesta de frecuencia: 40 Hz ÷ 20000 Hz
• SPL máximo @ 1m: 143 dB
• Ángulo de cobertura horizontal: 90°
• Ángulo de cobertura vertical: 504

TRANSDUCTORES

• Controlador de compresión: 2 x 1.4» NEO, 3.0» v.c
• Medios: 4 x 6.0» NEO, 2.0» v.c
• Woofer: 2 x 12» NEO, 3.0» v.c

 ENTRADA/SALIDA

• Señal de entrada: bal/unbal
• Conectores de entrada: XLR, RDNet Ethercon
• Conectores de salida: XLR, RDNet Ethercon
• Sensibilidad de entrada: +4 dBu

SECCIÓN DEL PROCESADOR

• Frecuencias cruzadas: 200 Hz – 800 Hz
• Protecciones: Térmica, RMS
• Limitador: Limitador suave
• Mandos: Tamaño del clúster, corrección de HF, RDNET
• RDNet: Sí

 POTENCIA

• Potencia total: 8000 W pico, 4000 W RMS
• altas Frecuencias : 2000 W pico, 1000 W RMS
• medias Frecuencias medias: 2000 W pico, 1000 W RMS
• Frecuencias bajas: 4000 W pico, 2000 W RMS
• Enfriamiento: Convección
• Conexiones: ENTRADA/SALIDA DE POWERCON

CUMPLIMIENTO DE NORMAS

Agencia de seguridad: Cumple con la normativa CE

ESPECIFICACIONES FÍSICAS DEL RCF HDL 50-A 4K

• Material del gabinete / caja: Contrachapado de abedul báltico
• Hardware: Mecánica Integrada
• Manijas: 2 laterales, 2 traseros
• Reja: Acero
• Color: Negro

TAMAÑO

• Altura: 366 mm / 14,41 pulgadas
• Ancho: 1171 mm / 46,1 pulgadas
• Profundidad: 502 mm / 19,76 pulgadas
• Peso: 58,4 kg / 128,75 lbs

INFORMACIÓN DE ENVÍO

• Altura del paquete: 400 mm / 15,75 pulgadas
• Ancho del paquete: 1200 mm / 47,24 pulgadas
• Profundidad del paquete: 600 mm / 23,62 pulgadas
• Peso del paquete: 62,4 kg / 137,57 lbs
