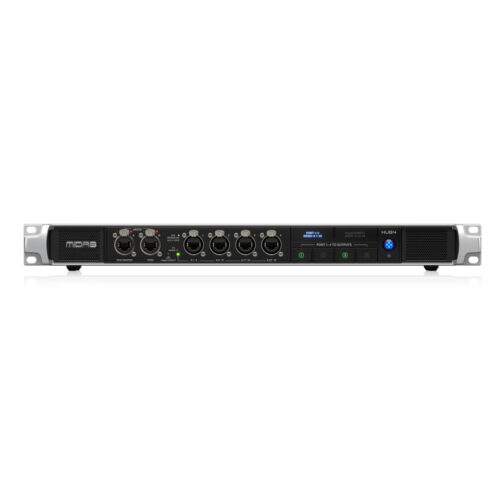

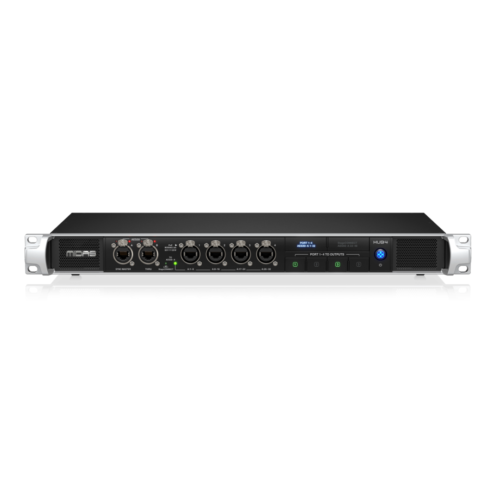

Midas HUB4 Monitor System Hub 4 puertos PoE para mezcladores personales
-
Midas HUB4 es la multiherramienta en su rack de escenario que proporciona salidas analógicas y digitales para diversas aplicaciones. HUB4 puede suministrar hasta cuatro mezcladores de monitores personales DP48 con PoE (Power over Ethernet) y 48 canales de audio de 24 bits / 48 kHz. HUB4 también recopila 48 canales de audio ascendente y reenvía este audio a la consola FOH, ya sea desde cajas de escenario conectadas al puerto AES50-B (THRU) u 8 canales de retorno desde cada uno de los puertos 1-4.
15
People watching this product now!
Descripción
Monitoreo personal con DP48
Midas HUB4 es la multiherramienta en su rack de escenario que proporciona salidas analógicas y digitales para diversas aplicaciones. HUB4 puede suministrar hasta cuatro mezcladores de monitores personales DP48 con PoE (Power over Ethernet) y 48 canales de audio de 24 bits / 48 kHz. HUB4 también recopila 48 canales de audio ascendente y reenvía este audio a la consola FOH, ya sea desde cajas de escenario conectadas al puerto AES50-B (THRU) u 8 canales de retorno desde cada uno de los puertos 1-4.
Concentradores en cascada para configuraciones grandes
Para hacer frente a los desafíos de las grandes configuraciones de monitorización, HUB4 se puede conectar fácilmente en cadena para poner a disposición puertos DP48 adicionales, hasta aplicaciones de orquesta sinfónica.
Por otro lado, Midas HUB4 también puede abordar situaciones en las que desea conectar E/S adicionales a través del mismo enlace AES50 a la mesa de mezclas. Para ayudar a construir este enlace de consola AES50, las cajas de escenario digitales como Midas DL16 o DL32 se pueden conectar al puerto AES50-B (THRU) del HUB4. La consola puede pasar señales descendentes a sus respectivas salidas de escenario, mientras que también recibe 48 canales ascendentes desde las entradas de escenario a través de HUB4.
Salidas analógicas para transmisores IEM
HUB4 cuenta con 16 salidas balanceadas de nivel de línea que pueden transportar las 8 mezclas estéreo de los mezcladores DP48 conectados para conexiones en el rack lateral. Por lo tanto, no es necesario ejecutar líneas adicionales desde los mezcladores personales hasta los transmisores, lo que reduce considerablemente el tiempo de configuración y la confiabilidad. Alternativamente, estas salidas analógicas también se pueden utilizar como salidas de repuesto en el escenario recibiendo señales directamente desde las consolas FOH, por ejemplo, para proporcionar salidas de talkback o side fill.
Soporte de las consolas de la serie M32 de Midas
HUB4 puede transmitir mensajes de control desde las consolas M32 FOH a los mezcladores personales DP48, así como mensajes de control remoto entre unidades DP48.
Los mezcladores de monitor personal Midas DP48 admiten el control remoto de otras unidades DP48 y también pueden recibir información de control de las mesas de mezclas M32. Esta información de control M32 incluye asignaciones, nombres y colores de canales, que se transmiten a través de AES50 para facilitar la configuración de mezcladores personales. HUB4 puede transmitir mensajes de control desde la consola FOH a mezcladores personales, así como entre mezcladores personales. Este sistema de mensajes de control funciona cuando las unidades DP48 están conectadas a los puertos 1-4 o a los puertos de los concentradores conectados en cadena.
Midas DL8 PoE (Power over Ethernet) Cajas de escenario alimentadas
HUB4 interactúa fácilmente con la nueva caja de escenario Midas DL8, lo que hace que las voluminosas subserpientes analógicas sean cosa del pasado. La caja de escenario DL8 se puede conectar a uno de los puertos HUB4 1-4 utilizando solo un simple cable STP CAT5E. Esta conexión por cable de HUB4 puede alimentar directamente hasta 4 cajas de escenario a través de la compatibilidad con PoE (IEEE802,3 at por puerto), lo que permite líneas analógicas más cortas en el escenario.
Reenvío por control remoto a través de HUB4
HUB4 también facilita una de las características excepcionales de los sistemas de monitoreo personal DP48 en la que una unidad DP48 puede designarse como maestra y usarse para controlar una o más unidades DP48 en modo esclavo. El HUB4 garantiza que los mezcladores personales estén enumerados y que el Maestro, es decir, el DP48 conectado al Puerto 1 del primer HUB4 en una conexión en cadena, pueda controlar los respectivos Esclavos. De esta manera, un compañero de banda experto en tecnología o el técnico pueden ayudar a los talentos en el escenario con su sonido de monitor personal.
StageConnect – El futuro de XLR
También cuenta con un puerto StageConnect designado en el panel trasero, anticipando el futuro de la conectividad XLR.
¿Qué pasaría si se pudiera usar cualquier cable XLR o DMX estándar para transmitir más de un canal de audio?
¿Qué pasaría si ese cable pudiera transmitir señales no solo en un sentido, sino bidireccionalmente?
¿Y si ese cable permitiera el paso de datos de control o incluso MIDI al mismo tiempo?
¿Qué pasaría si un dispositivo StageConnect conectado pudiera recibir hasta 18 W de potencia a través de ese mismo cable?
Bueno, estas capacidades son exactamente lo que ofrece StageConnect: un nuevo estándar de interfaz que será lanzado por Music Tribe después de dos años de desarrollo. Este nuevo estándar viene con especificaciones técnicas sobresalientes: 32 canales de audio PCM sin comprimir en varias configuraciones de E/S, 24 bits a 48 kHz, menos de 0,5 ms de latencia.
Para un rendimiento óptimo y largos tramos de cable, se requiere un cable DMX de 110 ohmios.
EtherCON CAT5E-STP para conexiones remotas AES50
HUB4 utiliza conectores EtherCon resistentes estándar de la industria para garantizar un funcionamiento estable en entornos de producción en vivo. Para obtener el mejor rendimiento, un cable STP CAT5E de buena calidad, como Klark Teknik NCAT5E-50, permite la operación remota.
Controles y conectividad
Los grandes botones retroiluminados del panel frontal del HUB4 muestran cuando un dispositivo está conectado al puerto AES50 correspondiente e indican si las señales ascendentes se están enviando a las salidas deseadas.
Especificaciones Técnicas de la Midas HUB4

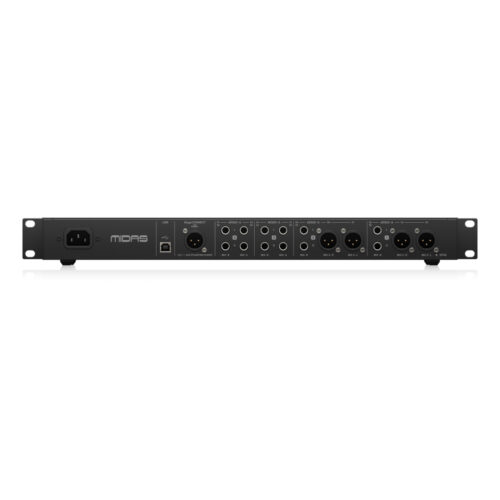

Conexiones
| AES50 sync master / thru | 2 x RJ45 |
| Salidas remotas AES50 | 4 x RJ45 |
| Alimentación remota | PoE (IEEE802.3at) |
| USB | Tipo B |
| StageConnect (Conexión de etapas) | 1 x XLR, macho |
| Salidas analógicas | 4 x XLR, balanceado 12 x 1/4″ TRS, balanceado |
Controles / Indicadores
| Poder | 1 x LED azul (botón) |
| AES50-A | 1 x LED verde 1 x LED de botón, verde/blanco |
| StageConnect (Conexión de etapas) | 1 x verde / blanco (botón) 1 x LED verde (puerto activo) |
| Puertos 1 – 4 | 4 x LED de botón, verde/blanco |
| HASTA AES50-A | 2 x LED verde |
| AES50 – A / B | 2 x LED verde (buena conexión) 2 x LED rojo (error) |
AES50
| Canales de audio | 48 |
| Frecuencia de muestreo | 44,1 / 48 kHz |
| Longitud de palabra de muestra | 24 bits |
| Sincronización de reloj | Maestro de sincronización AES50 |
| Latencia | mín. 70 μs por nodo (AES50) |
| Cable | blindado CAT 5e |
| Longitud del cable | máx. 100 m (330 pies) |
StageConnect (Conexión de etapas)
| Entrada/salida de canales de audio | 16 / 16 |
| Frecuencia de muestreo | 44,1 / 48 kHz |
| Longitud de palabra de muestra | 24 bits |
| Alimentación fantasma | +12 V CC / 18 W |
| Latencia | < 0,1 ms |
| Cable | Cable XLR balanceado, micrófono o DMX |
| Longitud del cable | máx. 40 m (132 pies) con DMX typ. 20 m con cable de micrófono |
Fuente de alimentación, voltaje, consumo de corriente
| Fuente de alimentación conmutada | Rango automático, 100-240 V~50/60 Hz |
| Consumo de energía | 180 W |
| Conexión a la red eléctrica | Receptáculo IEC estándar |
Dimensiones / Peso
| Dimensiones (alto x ancho x profundidad) | 50 x 482 x 291 mm (1,97 x 18,98 x 11,46″) |
| Peso | 8,72 libras / 3,96 kg |
