5072421 | STUDER | Consola de transmisión digital Micro Series

Características clave:

• Rendimiento y calidad de sonido Studer® comprobados
• Factor de forma integrado compacto
• Matriz integral de E/S que incluye AoIP (Dante)
• Entradas de micrófono/línea Studer® de alta calidad
• Totalmente controlable a través de LAN o Ethernet usando un navegador web compatible con HTML 5 en una computadora o tableta
• Superficies de control de fader físico opcionales
• El aclamado Studer® VoiceMix para la mezcla automática de hasta 12 entradas mono
• Calibración automática del nivel de ganancia de entrada en cada entrada de micrófono
• Grabador estéreo integrado, reproductor de pistas y reproductor de jingles
• Dos modulos multiefectos estéreo Lexicon
• Funciones completas de DSP de audio que incluyen ecualizador paramétrico de 4 bandas, dinámica, filtros y más
• Puede ser alimentado por CC desde un bloque de alimentación externo opcional

Compuesta por:

• Una unidad central (Core)
• Una interfaz gráfica de usuario
• Superficies de control fader (opcionales)

Un poderoso Core

En el centro de Studer® Micro Series se encuentra la unidad Core: un chasis robusto, sin ventilador y montable en rack (3RU) con E/S integradas, DSP y un sistema de control alojado en un servidor web interno. A diferencia de otras soluciones de transmisión que requieren complementos costosos, el Micro Core cuenta con AoIP como estándar con ocho canales de Dante I/O.

Interfaz intuitiva y flexible

Todas las funciones del Core se pueden controlar a través de la interfaz gráfica de usuario (GUI) intuitiva. Simplemente abra el navegador web en su computadora o tableta usando LAN o Ethernet, ingrese la dirección IP del Core y aparecerá la GUI, sin necesidad de instalar ningún software. Un solo dispositivo puede controlar varias unidades centrales y, a la inversa, varios dispositivos pueden controlar un solo núcleo simultáneamente.

Un toque preciso

Para las emisoras en vivo que aprecian el uso de los faders físicos para realizar ajustes de nivel rápidos y multitarea sin problemas, Studer® ofrece una superficie de control de fader opcional que permite al operador trabajar el sistema solo con el tacto. La unidad de fader es una superficie de 6 faders altamente simplificada que ofrece controles optimizados para la operación en vivo. Se pueden conectar dos controladores a un solo Core para un tamaño de superficie máximo de 12 faders.

Características E/S de audio

• 4x entradas de micrófono de alta calidad
• 8 entradas de línea
• 12 salidas de línea
• 2 pares de E/S AES (con entrada SRC)
• 8x E/S Dante (AoIP)
• Salidas de auriculares dedicadas para DJ e invitados
• 2 puertos USB de reproducción y grabación (estéreo)

Procesamiento

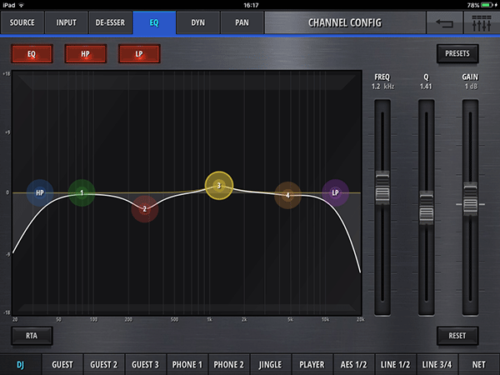

• 12 canales de entrada planas (mono o estéreo con De-esser, ecualizador paramétrico de 4 bandas, filtros de paso alto y paso bajo, compresor, compuerta de ruido y ducking)
• VoiceMix Mezcla automática en todas las entradas mono
• 2 módulos de efectos estéreo Lexicon
• Buses estéreo Program (PGM) y Grabación (REC)
• 4 envíos auxiliares estéreo (configurables como N-1)
• Limitador Brickwall en las salidas
• Enrutamiento de entrada y salida
• Reproductor de pistas USB estéreo independiente (sistema de reproducción de automatización interno simple)/grabador y reproductor de jingle

Conexiones adicionales

• Entrada de fuente de alimentación externa redundante de 12 V CC
• E/S wordclock dedicada (AES y Dante también disponibles)
• 12 entradas GPIO
• Puertos USB y HDMI
• Conexión LAN
• 2 puertos PoE para conectar las superficies de control de Faders

Especificaciones

• Entrada de Microfono / linea
• Rango de nivel de entrada -60dBu – +26dBu Nivel máximo @ 0 dBFS 86 pasos de un dB
• Impedancia de entrada 6.8kΩ Nivel máximo @ 0dBFS 86 pasos de un dB
• Respuesta en frecuencia
• 20Hz-20kHz +0dB /-0.3dB
• 30Hz -20kHz +0dB /-0.2dB

THD y Ruido

• • < -87dB 1kHz, -1 dBFS
  • < -94dB 1kHz, -9 dBFS
  • < -102dB 20Hz -20kHz, -30dBFS

• • CMRR > 46dB, typ. 60dB
  • 30Hz -20kHz, rango de ganancia completa 1kHz, < -20dBu, > 35dB ganancia

• • Crosstalk @ 1kHz > -110dB
  • Alto rechazo de diafonía debido al diseño simétrico

• Ruido de entrada equivalente -126dBu
• Rsource = 200Ω, ganancia máxima
• Rechazo de RF Sí; Rechazo de RF con estrangulador de modo común
• Filtro HP analógico 75 Hz, 12 dB/Oct; Conmutable
• Alimentación fantasma 48V; Conmutable
• Detección de cruce por cero y muestreo & retención Sí; Para cambios de ganancia sin clics

Salida de linea

• • Nivel máximo de salida +9/+15/+18/+24dBu
  • Nivel máximo @ 0dBFS 4 pasos, controlado por software
  • Impedancia de salida 40Ω
  • Equilibrado electrónicamente Sí
  • Entrada AES

• Sensibilidad de entrada 0,2 V
• Impedancia de entrada 110Ω
• Rango SRC 32Hz -108kHz

Entrada AES

• Nivel de salida 3V
• Impedancia de entrada 110Ω

Físico
Dimensiones

• • Controlador Micro fader 10.236″ W x 2.9″ H x 15.43″ D
  • (260 mm de ancho x 74 mm de alto x 392 mm de profundidad)

• Micro Core (con bridas para rack) 19″ W x 5.22″ H x 7.77″ D
• (483 mm de ancho x 133 mm de alto x 197 mm de profundidad)
